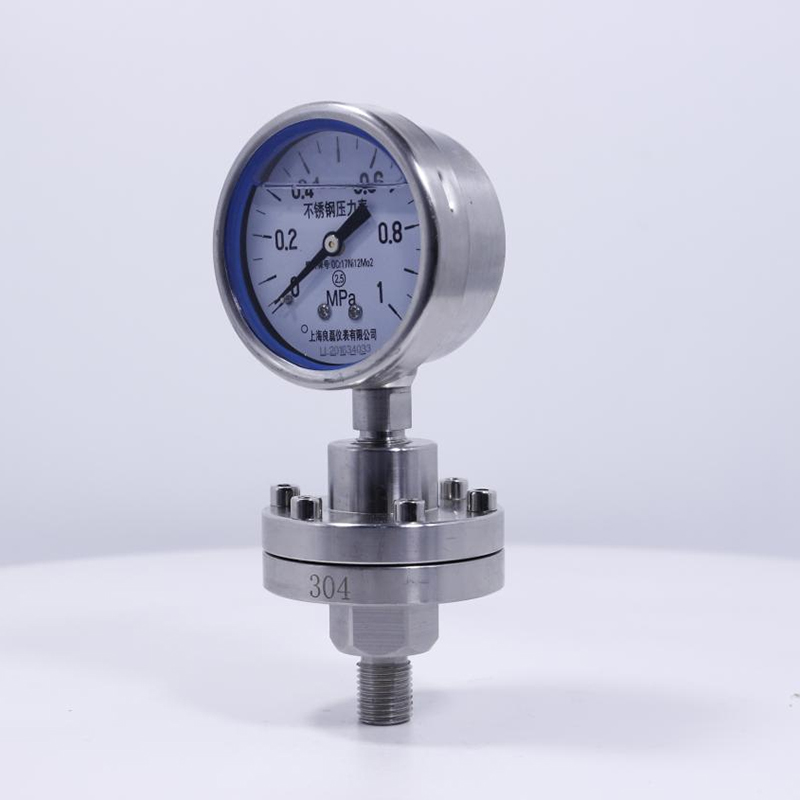

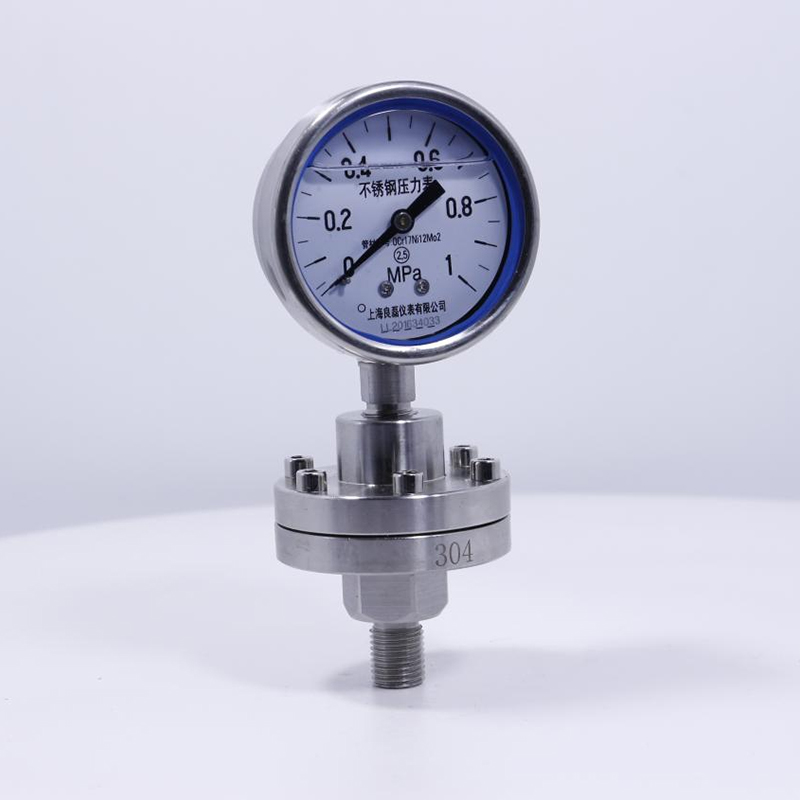

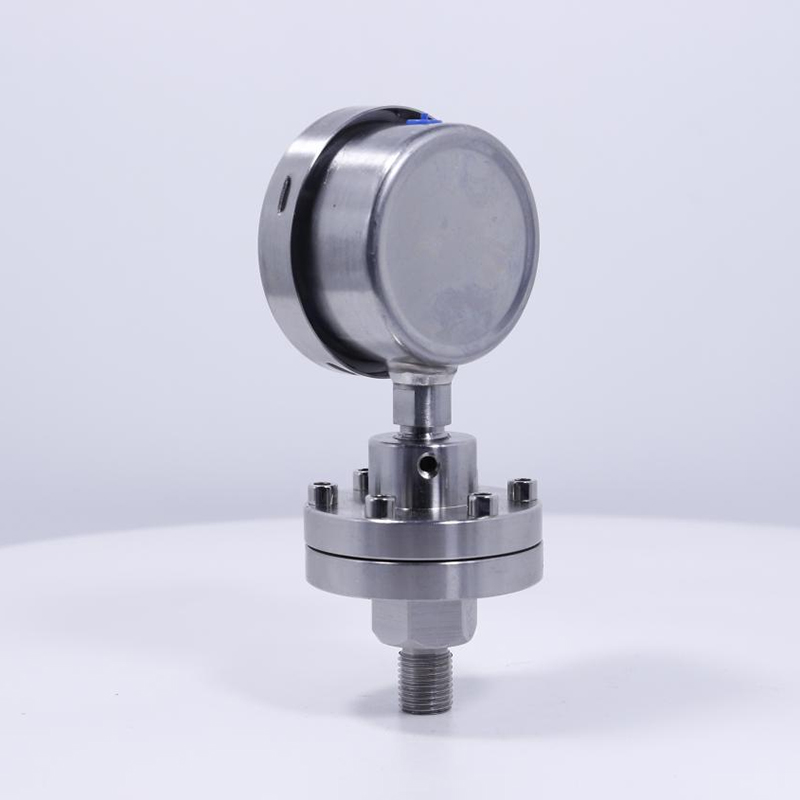

不锈钢隔膜压力表Y60系列
隔膜式压力表主要用于石油、化工、化纤、制药、食品等工业部门，在生产过程中测量介质压力使用。
为了压力表能够适用于测量强腐蚀、高温、容易结晶、易凝固、高粘度、有固体浮游物的介质压力，以及其他环境恶劣的使用场合测量介质的压力，必须使用隔膜式压力表。
|
|
|
|

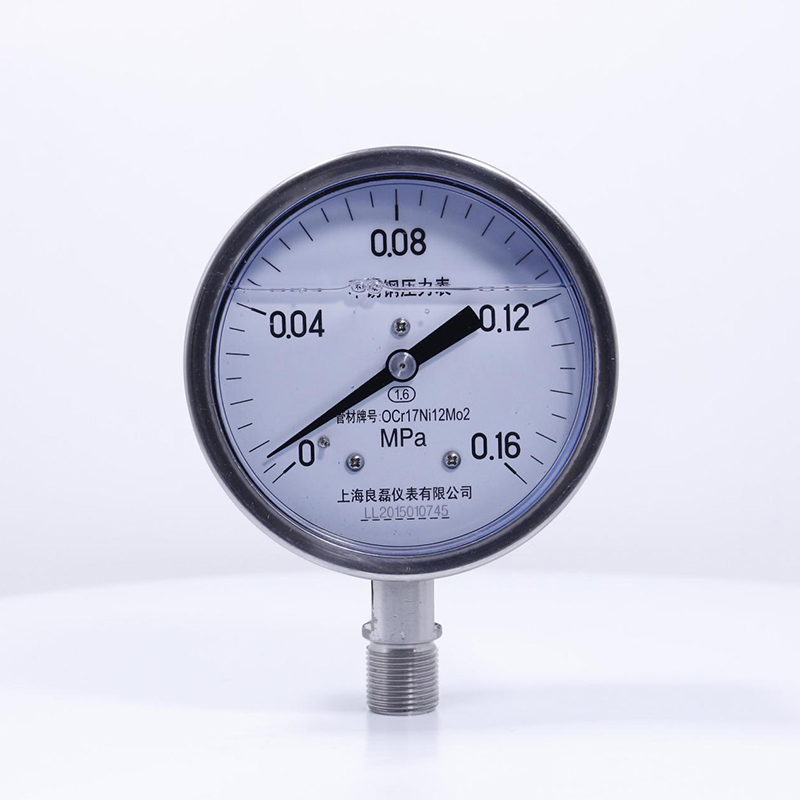

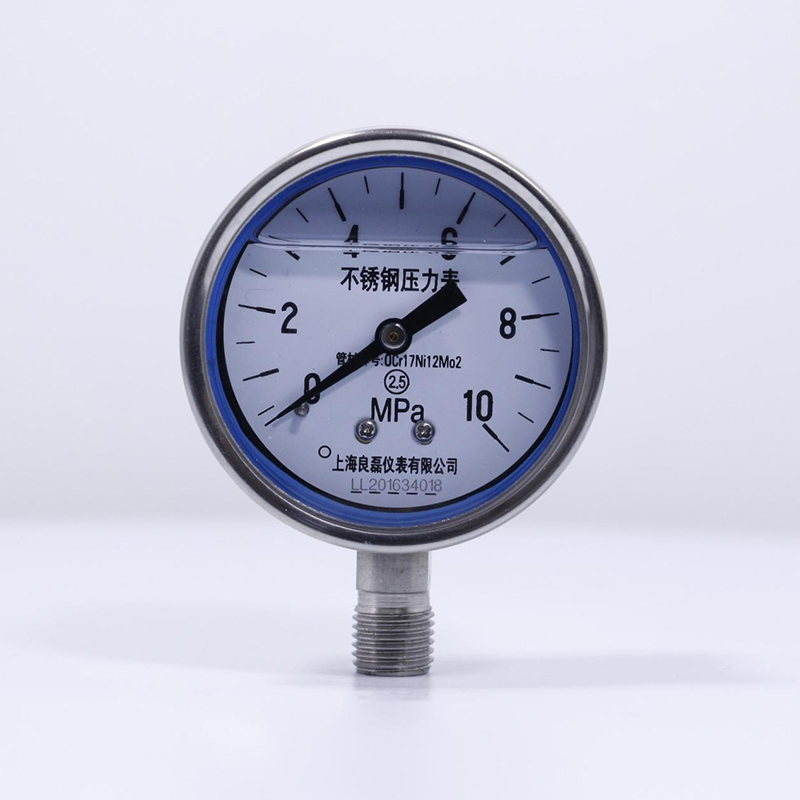

Y B系列不锈钢压力表 |
|||||||||
|
通 用 型 压 力 表 型 号 |
/ |
|
|
|||||||||
|
|
Z |
|
直接式（被测介质温度＜80℃） |
|||||||||
|
ZN |
|
阻尼器 |
||||||||||
|
SR |
|
散热器（被测介质温度＜200℃） |
||||||||||
|
YL |
|
确管连接（被测介质温度＜200℃） |
||||||||||
|
RL |
|
1/2/4：软管连接（1、2、4分别代表软管长度m） |
||||||||||
|
GL |
|
角形连接（被测介质温度＜150℃） |
||||||||||
|
连 接 器 代 号 |
/ |
|
|
|||||||||
|
|
MF |
|
敞开式凸面（≤25 Mpa） |
|||||||||
|
MG |
|
工字形（≤4 Mpa） |
||||||||||
|
ML |
|
螺纹式（≤60 Mpa） |
||||||||||
|
MZ |
|
螺栓式（1～25 Mpa） |
||||||||||
|
MH |
|
均质机用（10～60 Mpa） |
||||||||||
|
MC |
|
夹子式（0.1～2.5 Mpa） |
||||||||||
|
MN |
|
螺母式（0.1～2.5 Mpa） A-碳钢、B-lGr18Ni、316、316L、316+F4) |
||||||||||
|
隔 膜 隔 离 器 代 号 及 材 料 |
/ |
|
|
|||||||||
|
|
隔 离 膜 片 材 料 |
|
316、316L、钽、哈氏合金、F4、 316+F4等 |
|||||||||
|
/ |
|
|
||||||||||
|
|
测 量 范 围 |
/ |
|
|
||||||||
|
|
法 兰 标 准 代 号 |
/ |
|
|||||||||
|
□ |
/ |
□ |
/ |
□ |
/ |
□ |
/ |
□ |
/ |
□ |
/ |
|
结构原理
当测量介质的压力作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成的压力。当隔膜的刚性足够小时，则显示也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
现根据GB（中国）、HGJ（化工部）、ANSI(美国)等法兰标准以及国内实际使用情况编制成常用法兰系列标准。供用户选用。也可以接受用户其他规格的特殊订货。
□隔膜装置法兰尺寸
1.敞开式突面法兰
|
代 号 |
量程上限值P(MPa) |
推荐法兰准代号 |
突面法兰尺寸（mm） |
尺寸图 |
||||||
|
D |
K |
d |
f |
L |
C |
B |
||||
|
MF |
4 |
JIS-10/20K 50A |
155 |
120 |
100 |
3 |
19 |
18 |
50 |
|
|
4 |
50-1.0/4.0 HGJ46 |
160 |
125 |
100 |
3 |
19 |
18 |
50 |
||
|
4 |
ANSI-2B 150Ib |
152 |
121 |
92.1 |
3 |
19 |
18 |
2” |
||
|
4 |
ANSI-2B 300/100 Ib |
165 |
127 |
92.1 |
3 |
19 |
18 |
2” |
||
|
6～10 |
25-10.0HGJ47 |
125 |
89 |
50.8 |
7 |
20 |
20 |
25 |
|
|
|
6～10 |
50-10.0-HGJ47 |
165 |
127 |
92.1 |
3.5 |
20 |
26 |
50 |
||
|
16～25 |
20-25.0HGJ53 |
130 |
89 |
43 |
7 |
22 |
20 |
25 |
||
|
MF |
4 |
25-4.0-DIN |
115 |
85 |
65 |
3 |
M12 |
26 |
25 |
|
2.工字形突面法兰[代号MG]
量程上限值：≤4MPa
|
推荐法兰标准代号 |
尺寸 |
||||
|
DN |
d1 |
K |
d2 |
L |
|
|
JSI-10/25K25A |
25 |
125 |
90 |
70 |
19 |
|
JSI-10/25K20A |
20 |
100 |
75 |
58 |
15 |
|
JSI-10/20K15A |
15 |
95 |
70 |
52 |
15 |
|
ANSI-IB-150lb |
1” |
108 |
79.4 |
50.8 |
15.7 |
|
ANSI-IB-300/600 lb |
1” |
124 |
88.9 |
50.8 |
19.1 |
|
20-1.0/4.0HGJ47 |
20 |
105 |
75 |
59 |
14 |
*均可按用户提供或者指定的法兰标准尺寸制造
