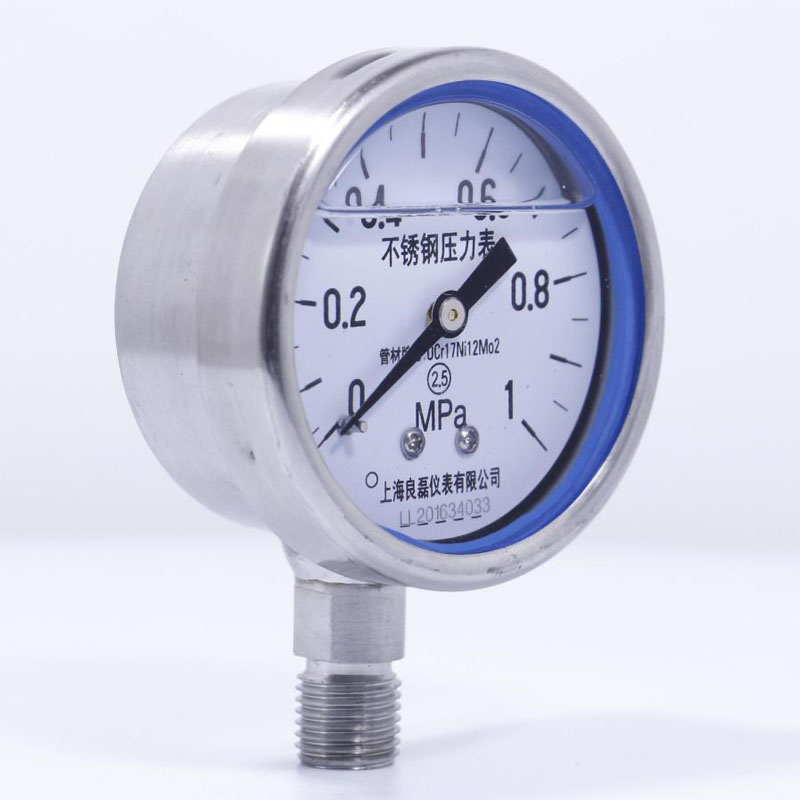

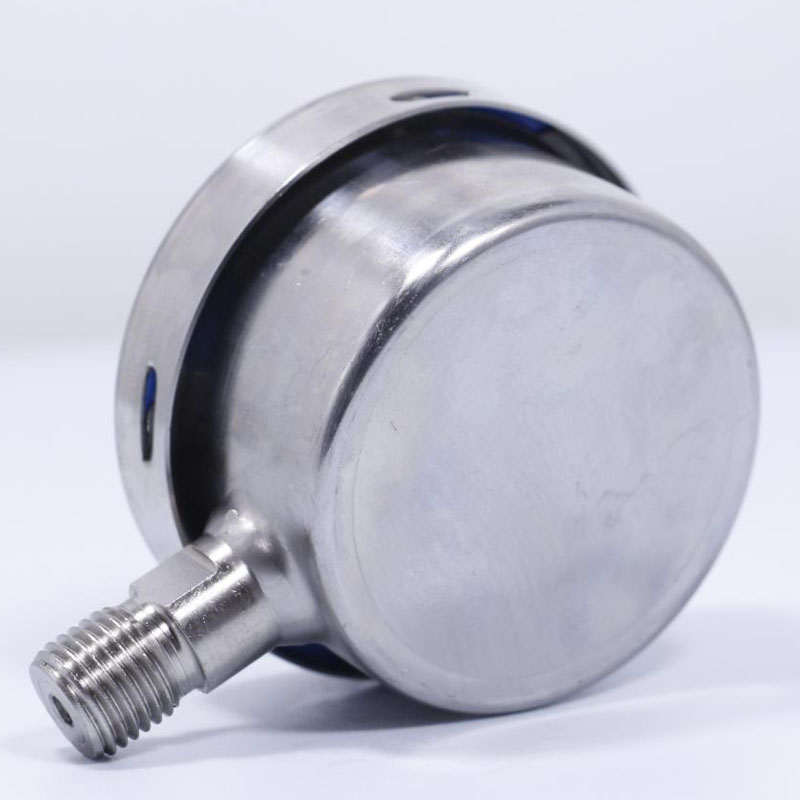

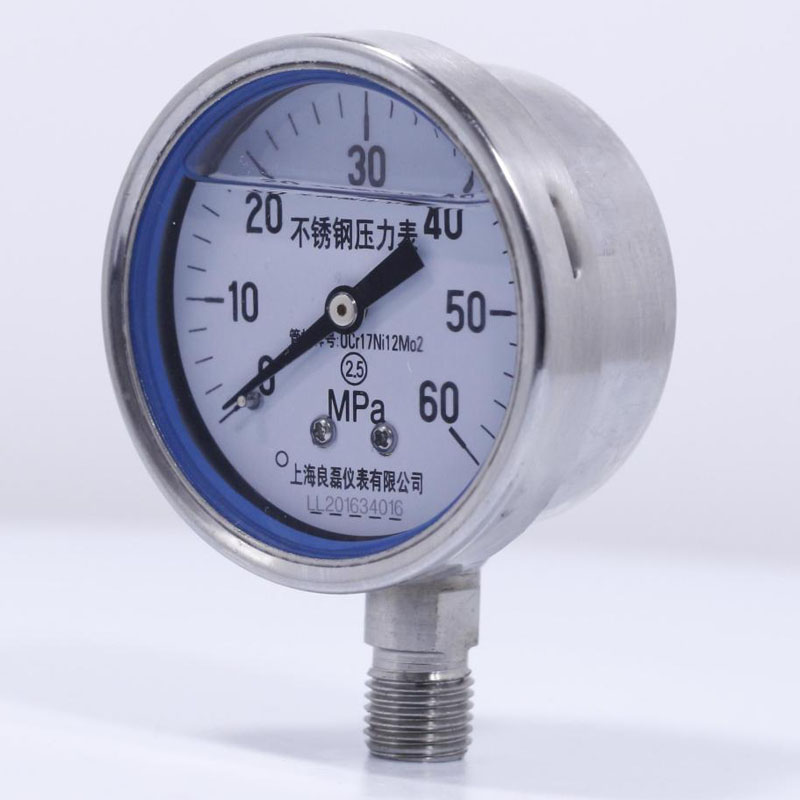

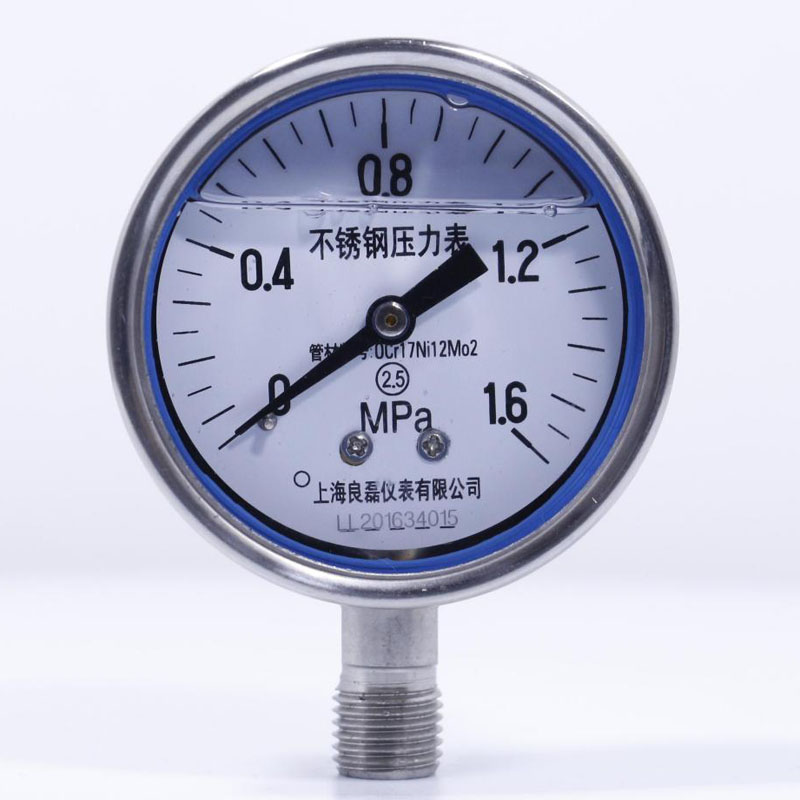

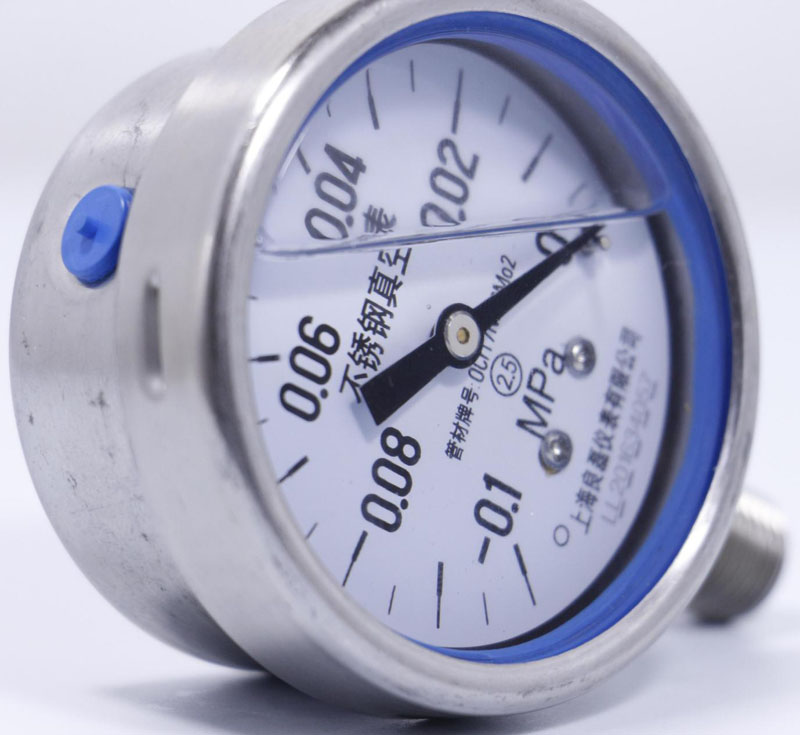

Y60-B-F-Z 表盘直径60 径向充油耐震

发布时间:2022/4/26人气:40

Y-B-F系列不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。

仪表由导压系统(接头、弹簧、螺钉等)、齿轮传动、示数装置(指针与度盘)和外壳(表壳、表盖、表玻璃)组成。外壳为密封型结构,有效保护内部原件受环境影响和灰尘侵入。对于在表壳内充液(硅油或甘油)仪表,可以抗工作环境振动和减少介质压力的脉冲抖动,起到很好的作用。

·参数与规格:

标度范围、精确度等级

型号

标度范围MPa(Hg~PSi)

精确度等级

Y-60-B-F

Y-60-B-F-Z

Y-63-B-F

Y-63-B-F-Z

0~0.6、1、1.6、2.5、4、6、

10、16、25、40、60

-0.1~0.5、0.9、1.5、2.4

2.5

1.6

Y-100-B-F

Y-100B-F-Z

Y-103-B-F

Y-103-B-F-Z

Y-150-B-F

Y-150-B-F-Z

Y-103-B-F

Y-103-B-F

Y-153-B-F

Y-153-B-F-Z

Y-200-B-F

Y-200-B-F-Z

Y-250-B-F-Z

Y-250-B-F

0~0.1、0.16、0.25、0.4、0.6、1、1.6

2.5、4、6、10、16、25、40、60

-0.1~0、0.06、0.15、0.3

0.5、0.9、1.5、2.4

(-30"~0、15、30、60、100、150;

0~15、30、60、100、200、300、400

600、800、1000、1500、2000、

3000、4000、6000、10000Psi)

1.6

(1)

·型号表示

Y

-

规格

内容

压力表


仪表公称直及安装形式


60、100、150、200、250分别表示直径为60、100、150、200、250mm

的径向直接安装式

63、103、153分别表示直径为63、103、153 mm

的轴向嵌装式(其中63型另有轴向直接安装式)

B



不锈钢

-




F

耐蚀

FZ

耐蚀抗振

功能


Y

-

B

-


使用环境温度:-25~70℃(外壳内充液)

-40~70℃(外壳内不充液)

温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)

抗工作环境振动:V·H·4级(外壳内充液)

V·H·3级(外壳内不充液)

外壳防护等级:IP65

重量:0.2kg (Y-60B-F)

0.6kg (Y-100B-F)

1.0 kg (Y-150B-F)

导压系统及外壳等材质

零件名称

材料牌号

Y-60B

Y-100B、Y-150B

接头

0Cr18Ni9(304)

0Cr17Ni12Mo2(316)

弹簧管

0Cr18Ni9Ti(321)

0Cr17Ni12Mo2(316)

外壳

0Cr18Ni9

D

d0

d1

H1

H2

L

L1

L2

接头螺纹d

60

76

4.5

≤60

/

14

36

66

M14×1.5;Z1/4"(NPT)

100

116

4.8

≤100

≤35

20

50

98

M20×1.5;
Z1/2";Z1/4"(NPT)
